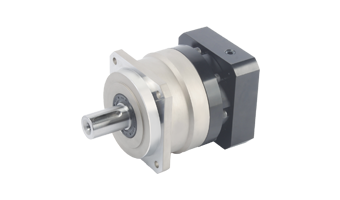

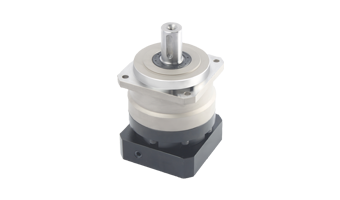

BPB系列行星減速機

BPB系列是一款經濟性與高精度完美結合的行星減速機,采用雙支撐結構,保持高負載能力,高運行效率,高剛性為一體。

其經過優化的輸出軸承適用于徑向力和軸向力較高的應用情況。

結構尺寸

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 輸出扭矩
  • 安裝尺寸圖
  • 索取報價
技術參數單位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
減速比單級3, 4, 5, 6, 7, 8, 9, 10
雙級15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100
三級/120, 150, 200, 250, 300, 400, 450, 500
額定輸入轉數rpm5000500040004000300030002000
最大輸入轉數rpm100001000080008000600060004000
精密回程間隙P1arcmin≤4 ~ ≤6≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤3 ~ ≤5≤4 ~ ≤6
標準回程間隙P2arcmin≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤8≤5 ~ ≤7≤5 ~ ≤8
抗扭剛度Nm/arcmin37142550145225
最大徑向力N780
12002450400090001450050000
最大軸向力N3901050220040008300725025000
轉動慣量kg.cm20.030.03~0.160.13~0.610.44~3.252.57~9.217.03~28.9822.51~69.61
滿載時效率%94 ~ 97
工作溫度°C-10oC ~ 90oC
防護等級
IP65
運行噪音dB56606467726770
技術參數單位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
額定輸出扭矩單級14-2240-60100-160208-330342-650588-12001140-2000
雙級14-2240-60100-160208-330342-650588-12001140-2000
三級






急停扭矩單級2.5倍額定輸出扭矩
雙級
2.5倍額定輸出扭矩
三級
2.5倍額定輸出扭矩


技術參數
單位BPB040BPB060BPB090BPB120BPB140BPB180BPB220
輸出軸直徑D3mm13162232405575
輸出端定位凸臺直徑D4mm355080110130160180
輸出端面寬度L1mm426090115140180220
行星減速機總長L7單級91.5113146.5189257284358
雙級112133174.5226310.5340407
三級






輸入軸徑(可定制)C3mm8141924353542
輸入端定位凸臺直徑C4mm305070110114.3114.3180
輸入端孔位置(可定制)C1mm467090145200200215
