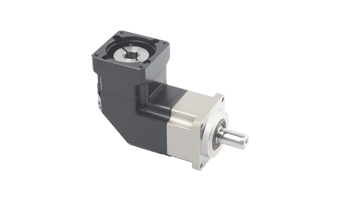

BPAR系列轉角行星減速機

BPAR精密轉角型行星減速機,采用一體成型齒箱與內環齒,一體成形行星齒輪固定架與輸出軸,造就高輸出扭矩、高效率與低噪音的優秀性能。

結構尺寸

您是否想了解更多?

如需要了解更多CAD數據或3D模型,請直接與我們BUPERMANN聯系:

  • 技術參數
  • 輸出扭矩
  • 安裝尺寸圖
  • 索取報價
技術參數單位BPAR040BPAR060BPAR090BPAR120BPAR140BPAR180BPAR220
減速比單級3, 4, 5, 6, 7, 8, 9, 10
雙級15, 20, 25, 30, 35, 40, 50, 70, 80, 100
三級/120, 150, 200, 250, 300, 400, 450, 500
額定輸入轉數rpm3000500040004000250020002000
最大輸入轉數rpm60001000080008000450045004000
精密回程間隙arcmin///////
標準回程間隙arcmin≤8 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤7 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10≤8 ~ ≤10
抗扭剛度Nm/arcmin37142556140220
最大徑向力N780
12002450400094001450050000
最大軸向力N3301050220040004700720028000
轉動慣量kg.cm20.090.09~0.350.35~2.252.25~6.846.84~23.423.4~68.968.9~135.4
滿載時效率%90 ~ 9392 ~ 9592 ~ 9592 ~ 9590 ~ 9390 ~ 9390 ~ 93
工作溫度°C-10oC ~ 90oC
防護等級
IP65
運行噪音dB65646770707274
技術參數單位BPAR040BPAR060BPAR090BPAR120BPAR140BPAR180BPAR220
額定輸出扭矩單級9-1636-6090-150195-325450-600900-12501120-1950
雙級10-1536-6090-160230-325450-590900-12001500-1830
三級






急停扭矩單級2.5倍額定輸出扭矩
雙級
2.5倍額定輸出扭矩
三級
2.5倍額定輸出扭矩


技術參數
單位BPAR042BPAR060BPAR090BPAR120BPAR140BPAR180BPAR220
輸出軸直徑D3mm13162232405575
輸出端定位凸臺直徑D4mm355080110130160180
輸出端面寬度L1mm426090115142180220
行星減速機總長L7單級122146.5200.5265352394484
雙級139166.5228.5302378427521
三級







輸入軸徑(可定制)C3mm8141924353855
輸入端定位凸臺直徑C4mm305070110114.3180215
輸入端孔位置(可定制)C1mm467090145200200235
